4. Lichtstrahlen merken alles!

Eine wesentliche Empfindlichkeitssteigerung bekommen wir, wenn wir den durch den LDR fliessenden Strom in einem Transistor verstärken. Abb. 159 (Aufbau Abb. 160) zeigt uns solch ein Schaltbild, bei dem die Lampe zu brennen anfängt, wenn der LDR belichtet wird. Das ist leicht verständlich; sobald dessen Widerstand genügend klein geworden ist, fliesst über ihn ein Basisstrom in den Transistor T, der ausreicht, um einen genügenden Collectorstrom zum Brennen des Lämpchens zu liefern. Die Verstärkung ist hier schon so gross, daß man mit schwachem Tageslicht auskommt.

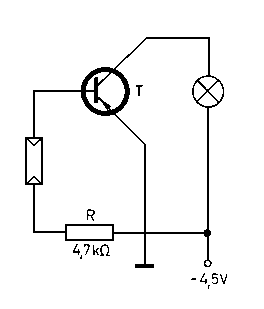

Photoelektronische Schaltung mit Verstärker
Abb. 159. Photoelektronische Schaltung mit Verstärker (das KOSMOS-Netzsteuergerät anstelle des Lämpchens bildet einen Dämmerungsschalter für Starkstrom und ermöglicht das Einschalten van Zimmerbeleuchtungen, Radios, Heizungen usw. in Abhängigkeit van der Tageshelligkeit)

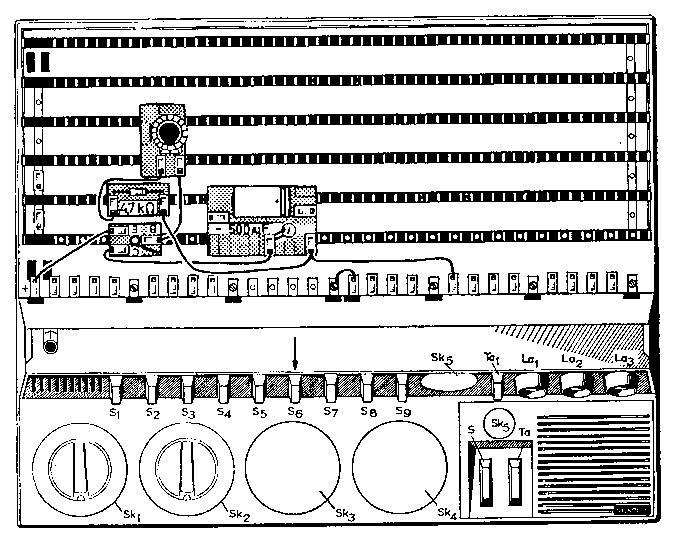

Aufbauzeichnung zu Abb. 159
Abb. 160. Aufbauzeichnung zu Abb. 159

Der Versuch wird besonders reizvoll, wenn wir unser Gerät in einem dunklen Raum aufstellen und das Lämpchen wieder in das LDR-Gehause setzen. Zunaechst ist das Lämpchen dunkel. Lassen wir jetzt kurzzeitig genügend fremdes Licht auf den LDR fallen, so wird das Lämpchen zu brennen beginnen, und es leuchtet auch weiter, wenn wir die "anregende" Lichtquelle ganz entfernen. Das Lämpchenlicht selbst hält den Widerstand des LDR klein genug. Drehen wir den Schieber zwischen Lämpchen und LDR zu, so erlischt das Lämpchen und bleibt auch nach Schieberoeffnung dunkel, weil keine Lichtanregung mehr erfolgt. Auf diese Weise kann man z. B. feststellen, ob jemand in einem dunklen Raum das Licht, wenn auch nur kurzzeitig, eingeschaltet hatte. Der ganze Vorgang ist eine ins Optische übertragene Rückkopplung.
