kosmos - Experimentier - Transformator

Überall wo zum Basteln und Experimentieren Strom gebraucht wird, darf ein Transformator nicht fehlen. Er ist verläßlicher, vielseitiger und auf die Dauer auch erheblich billiger als Batterien und bildet u. a. eine wertvolle Ergaenzung zu den KOSMOS-Experimentierkaesten. Unser Experimentier-Transformator zum Anschluß an 220 V Wechselspannung ist eigens für die Bastler und zum Experimentieren konstruiert. An den vier Anschlußbuchsen (für Miniaturstecker passend) können 2,3/4/6,3 V (max. 1,2 A) sowie 17,7/20/24 V (max. 0,3 A) abgenommen werden. Gesamtlast jedoch nicht über 12 VA; bei Vollast bis zu ca. 12% Spannungsminderung. Drei automatische Überlastungssicherungen sind eingebaut. Der Transformator ist vollisoliert, warmefest und hat ein unzerbrechliches Kunststoffgehäuse, s. Abb. 37, 175 und 177 sowie Text Seite 14. Größe 100 x 76 x 51 mm. Anderungen vorbehalten. Best.-Nr. 12 - 1011.5

kosmos - Radiosiebkette

Sie hat einen eingebauten Gleichrichter und liefert bei Speisung mit 4/6.3 oder 17.7 V Wechselspannung geglättete Gleichspannungen von 4 bis 24 V bei einer Stromentnahme von 0 bis 120 mA für Transistorversuche usw. Sie passt zum Experimentier-Transformator und ist die ideale Stromversorgung für Radiobastler (Anwendung siehe auch Abb. 175 und 177 sowie Text Seite 14). Unzerbrechliches Kunststoffgehäuse. Größe 10 x 54 x 51 mm. Anderungen vorbehalten. Best.-Nr. 12 - 2020.5

kosmos- Vielfach - Meßgerät Ultron E

Das im vorliegenden Buch oft angeführte KOSMOS-Vielfach-Meßgerät "Ultron E", im Text kurz "Ultron" oder "Ultron-Meßgerät" genannt, ist eine vorteilhafte Erweiterung der Experimentierausruestung und wird nachstehend ausführlich beschrieben.

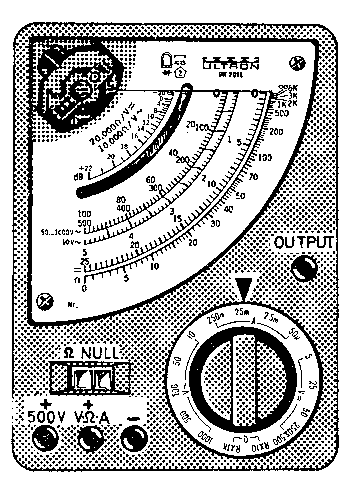

Meßgerät Ultron E In der Praxis kommt es besonders in der Elektronik und Radiotechnik darauf an, daß die zu messenden Werte durch Anschluß des Meßgerätes nicht verändert werden. Speziell für solche Spannungsmessungen wurde dieses Vielfach-Meßgerät entwickelt. In den Gleichspannungsmeßbereichen (5/25/50/250/500 V, jeweils Vollausschlag; ein Teilstrich im 5-Volt-Bereich entspricht 0,1 V) hat es 20 000 Ohm pro Volt, in den Wechselspannungsbereichen (10/50/100/500/1000 V) 10 000 Ohm pro Volt. Da in der Praxis Strommessungen meist durch Spannungsmessungen und Umrechnung umgangen werden, um das umständliche Auftrennen des Stromkreises zu vermeiden, wurden lediglich 4 Gleichstrommeßbereiche (50 µA, 2,5 mA, 25 mA und 250 mA Vollausschlag) vorgesehen. Bei der Fehlersuche ist es wichtig, jeden Widerstandswert sofort meßen und ablesen zu können. Das Gerät wurde daher so konstruiert, daß es auch als direkt anzeigendes Ohmmeter verwendet werden kann; die beiden Meßbereiche (x 10 und x 1000) schliessen so aneinander an, dass Widerstandswerte zwischen 10 Ω und 6 MΩ einwandfrei abgelesen werden können. Kleinere und größere Werte lassen sich noch schätzen. Für Abgleicharbeiten ist eine gleichspannungsfreie Output-Buchse vorhanden. Das Gerät besitzt auch noch eine dB-Skala für Pegelmessungen. Die Spiegelskala sowie der besonders große Skalenbogen von 75 mm Länge gewährleistet zusammen mit einer günstigen Abstufung der Meßbereiche ein bequemes Ablesen aller gemessenen Werte. Das Instrument hat eine Nullpunktkorrektion und einen elektronischen Überlastungsschutz. Abmessungen 83 x 114 x 29 mm, Gewicht mit Batterie 270 g. Anderungen vorbehalten.

Best.-Nr. 11-1101.5

Ultron E mit Ohmmeterbatterie und 2 Prüfkabeln

kosmos - Netzsteuergerät KOSMODYN

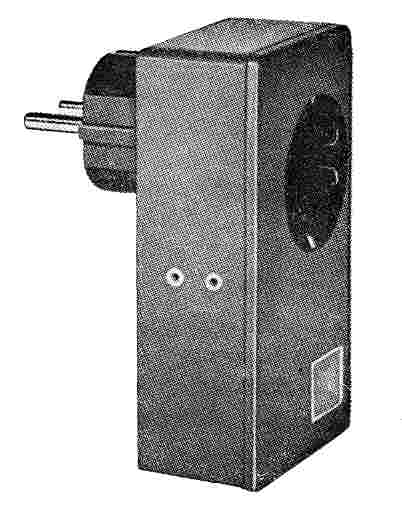

Netzsteuergerät KOSMODYN Im vorliegenden Anleitungsbuch wird im Text bzw. in Bildunterschriften wiederholt das KOSMOS-Netzsteuergerät erwähnt. Dieses KOSMOS-Netzsteuergerät KOSMODYN (Abbildung nebenstehend) ermöglicht, Starkstromgeräte (z. B. Lampen, Radios, Tonbandgeräte, Ventilatoren, Heizoefen usw.) für 220 Volt Wechselspannung bis zu 10 Ampere voellig gefahrlos mittels Schwachstrom ein- und auszuschalten. Das geschieht über einen funkentstörten Magnetschalter. Solange dessen Wicklung von Schwachstrom (ca. 4 V -, 70 mA) z. B. aus einer Taschenlampenbatterie oder einer elektronischen Steuerschaltung (in XG-, XS- bzw. XR-Schaltungen oft an Stelle des Lämpchens 3,8 V / 0,07 A) gespeist wird, zieht sein Anker an und der über ein Isolierstück mit ihm verbundene Starkstromschalter ist geschlossen. Das KOSMOS-Netzsteuergerät läßt sich als Zwischenstecker in jede normale Schuko-Steckdose stecken; den Netzstecker des anzuschliessenden Starkstromgerätes nimmt die Schuko-Steckdose an der Vorderseite des Netzsteuergerätes auf. Seitlich befinden sich zwei Buchsen zum Anstecken der Schwachstromleitung (für 2.6-mm Miniaturstecker mit geschlitztem Stift). Höhe mal Breite 105 X 55 mm Tiefe ca. 34 mm, mit Steckeransatz und Stiften ca. 73 mm Gewicht etwa 150 g. Änderungen vorbehalten.

Best.-Nr. 12 - 0020.5

Fordern Sie bitte die KOSMOS-Preisliste an (Postkarte genügt).

kosmos - LEHRMITTEL • 7 STUTTGART 1 • POSTFACH 640
