I. Anweisungen zum Aufbau

1. Bestandteile des Elektronik-labors XG

Einzeltelle der Grundausrustung XG

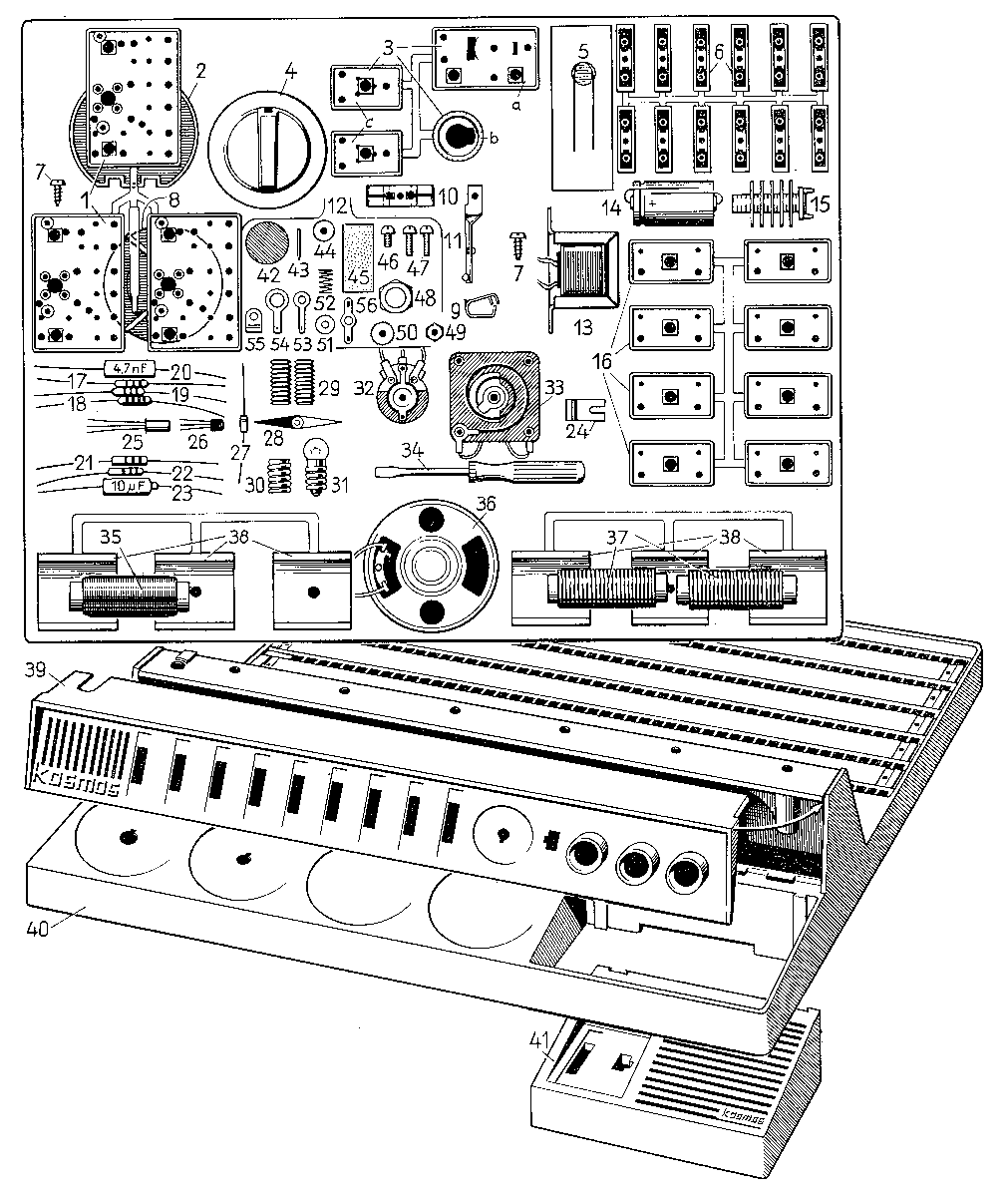

Abb. 179. Einzeltelle der Grundausrustung XG

Unser labor enthält viele im Spritzverfahren hergestellte Kunststoffteile, die an duennen "Angussstegen" geliefert werden. Die Teile sind von den Stegen abzubrechen, wodurch eine kleine mit Taschenmesser oder Feile leicht zu beseitigende Unebenheit entsteht. Abschneiden mit der Schere ist oft bequemer (es bleibt kein Grat zurück!). Abgesehen von einer Ausnahme werden die Stege anschliessend fortgeworfen. Vor Beginn der Arbeiten sollte man alle Teile, auch die verschiedenen Schrauben, griffbreit zur Hand legen.

Teil Best.-Nr. Teil Best.-Nr.
1. Satz große Brettchen 61-1003.6 23. Elektrolytkondensator 10 uF 60-0043.6
2. Galvanometergehause 60-8134.7 24. Kuehlschelle 60-0038.7
3. Satz LDR-Zubehor 61-4302.6 25. Kleinleistungstransistor 60-0051.6
4. Zwei Bedienungsknopfe 61-1015.7 26. npn-Silizium-HF-Transistor 60-0050.6
5. Photowiderstand LDR 60-0053.6 27. Diode 60-0033.6
6. Satz Schalterknebel 60-0018.6 28. Kompassnadel 60-0001.6
7. Zwei Packungen Montageschrauben 61-1018.2 29. Zwei HF-Gewindekerne 61-1026.7
8. Kopfhörer 60-0006.6 30. Gewindehulse 43-3031.8
9. Packung Klemmen 61-1035.6 31. Glühlampchen 3.8/0,07 47-1002.8
10. Zehn Kontaktfedern 61-1002.3 32. Potentiometer 5 kg pos. log. 60-0037.2
11. Acht Batterleanschlussfedern 61-1003.7 33. Drehkondensator 500 pF 60-0036.2
12. Packung Klelnteile XG *1 61-4302.2 34. Schraubenzleher 00-0035.6
13. Transformator 61-1036.6 35. Wicklungsdraht auf Rolle 60-0034.2
14. Elektrolytkondensator 500 uF 60-0022.6 36. Lautsprecher 60-0004.2
15. Spulenkorper 61-1025.7 37. Zwei Rollen Verblndungsdraht 60-0014.2
16. Satz kleine Brettchen 61-1002.6 38. Zwei Satz Batteriehalter 60-0019.6
17. Widerstand 27 kg 60-0021.6 39. Schalterplatte 60-8382.7
18. Widerstand 100 kg 60-0025.6 40. Schaltpult 60-8378.7
19. Widerstand 100 g 60-0028.6 41. Lautsprechergehause 60-8377.7
20. Kondensator 4,7 nF 60-0066.6 Aufklebebogen 61-4340.7
21. Widerstand 4.7 kg 60-0031.6 Ausschneidebogen 61-4349.7
22. Widerstand 1 kg 61-1030.6 Anleitungsbuch 61-4361.6

*1 Inhalt der Packung Kleinteile XG: 49. Zwei Sechskantmuttern M 3
42. Abdeckscheibe für LDR-Schleber 50. Raendelmutter
43. Lagernadel 51. Fuenfzehn Messingscheiben
44. Pappschelbe 52. Vier Druckfedern
45. Schlelfpapier 53. Zwei Loetoesen mit kleinem Loch
46. Halbrundschraube M 3X6 54. Loetoese mit großem Loch
47. Zwei Halbrundschrauben M 3X10 55. Zwei Krallen
48. Sechskantmutter M 10 56. Zwei Loetoesen mit beldseitigen Fahnen

In Verlust geratene Teile können beim oertlichen Fachhandel oder direkt vom Verlag nachbezogen werden - von letzterem jedoch nur bei einer Auftragshöhe ab DM 5.-.

Bei Ersatzteilbestellungen bitte stets die Bestell-Nr. angeben bzw. Bestellschein verwenden.

Im Zuge der Modernisierung der Fabrikationsmethoden kann sich die außere Form der abgebildeten Einzelteile ändern. Der Inhalt der Faecher entspricht jedoch der Aufstellung.
