12. Der Einbrecherschreck - die Lichtelektronik

Die Schaltung Abb. 167 bleibt wie sie ist; wir verdunkeln den LDR zunaechst so gut wie möglich und stellen dann P so ein, daß das Lämpchen nicht glüht und kein Ton im Lautsprecher zu hören ist. Belichten wir nun den LDR, so muss der Lautsprecher ertoenen und das Lämpchen brennen; gegebenenfalls regeln wir P etwas nacho Auch dieser Versuch gelingt mit C = 4,7 nF oder 10 uF. Ist der LDR nicht belichtet, so ist der Rückkopplungszweig gewissermassen "offen", und die Schaltung kann nicht arbeiten. Ton und Licht verschwinden daher sofort, wenn die Belichtung wieder aufhört. Durch eine einfache Schaltungsänderung nach Abb. 169 (Aufbau Abb. 170) können wir erreichen, daß die beiden Signale kommen, wenn die Belichtung des LDR fortfällt. Wir legen den Widerstand R2 von 100 kΩ anstelle des LDR in den

Anlage für Alarmzwecke

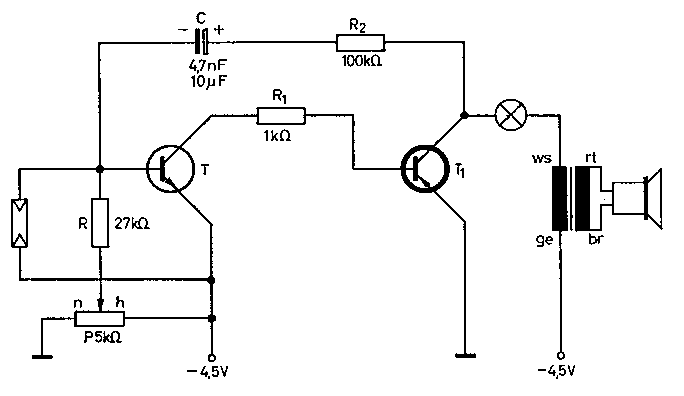

Abb. 169. Anlage für Alarmzwecke

Rückkopplungszweig, während wir diesen parallel zur Basis und zum Emitter des Transistors T schalten. Das Potentiometer wird so eingestellt, daß die Signale bei Belichtung verschwinden, bei Aufhören der Belichtung jedoch kommen. Die Wirkungsweise ist leicht erklaert: Sobald der LDR belichtet wird, macht er infolge seines kleinen Widerstandes die Basis von T wesentlich negativer als vorher, so daß die Schaltung nicht arbeiten kann. Faellt die Belichtung weg, so wird die richtige Vorspannung über R wirksam, und die Schaltung tritt in Tätigkeit.

Aufbauzeichnung zu Abb. 169

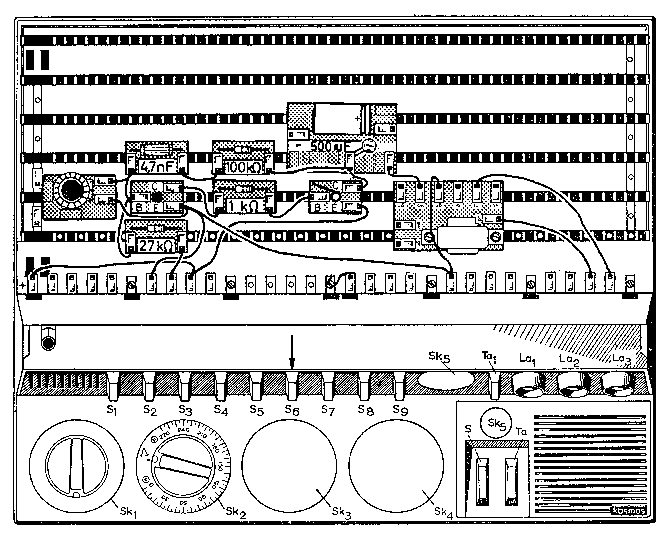

Abb. 170. Aufbauzeichnung zu Abb. 169

Beide Schaltungen eignen sich, was wohl nicht naeher erläutert werden muss, vorzueglich als Einbrecher-Warnanlage. Nachteilig ist nur, daß der Alarm sofort verschwindet, wenn der Lichteinfluss aufhört. In manchen Faellen wäre es besser, der Alarm bliebe beim geringsten Lichtimpuls dauernd bestehen, bis wir ihn durch einen Schalter unterbrechen. Das können wir durch eine weitere Schaltungsänderung erreichen.
