4. Dioden helfen sparen

Hier ein weiteres Beispiel aus der Praxis. Oft steht man vor der Aufgabe, über eine längere Strecke hinweg zwei verschiedenartige Signale übertragen zu müssen. Zur Übertragung eines einzigen Signals sind bereits zwei Leitungen notwendig, bei der Übertragung von zwei Signalen braucht man normalerweise drei Leitungen, denn für die Rückleitung genügt eine gemeinsame Leitung. Koennten wir dasselbe Ergebnis mit zwei Leitungen erreichen, so wuerden wir, wenn die zu überbrückende Strecke lang ist, viel an teurem Leitungsdraht sparen. Eine solche Moeglichkeit eroeffnet die Diode. Wir bauen uns einmal die Schaltung Abb. 41 nach Abb. 42 auf. Was passiert, wenn wir an die obere lange Leitung den positiven und an die untere lange Leitung den negativen Pol unserer Batterie von 4,5 V legen (Schalter S2 und S3 oben)? Dann fliesst, wenn wir S6 einschalten, nur ein Strom über R, D, die Wicklung gr - sw des Transformators und wieder zurück zum Minuspol der Batterie. Der beim Einschalten von S6 entstehende Stromstoss bewirkt einen Spannungsstoss an der Sekundaerwicklung ws - ge, und diese Spannung erzeugt im Lautsprecher einen deutlich hörbaren Knack. Damit ist eine "Information" übertragen. Der Transistor T, von dem wir die Basis-Collectorstrecke als Diode benuetzen, kann keinen Strom führen, denn diese Strecke wirkt für die über die lange Leitung zugeführte Spannung in Sperrichtung.

Polen wir jetzt die Spannung jenseits der langen Leitung um (Schalter S2 und S3 nach unten), so wirkt die Diode D in Sperrrichtung. Der Lautsprecher wird also beim Einschalten nichts hören lassen. Dagegen ist jetzt die Collector - Diodenstrecke des Transistors T leitend, und es fliesst über diese Strecke ein so starker Strom, daß das Lämpchen zum Leuchten kommt. Damit ist die zweite Information übertragen. Wir können beliebig zwischen beiden Signalen wechseln, einfach durch Umpolen der Batterie jenseits der langen Leitung. Ohne Dioden müssten wir mit drei Leitungen arbeiten. Den Schalter S6 sollte man langsam betätigen, weil sonst das entstehende Geräusch das Knacken im Lautsprecher übertoenen kann.

Eine materialsparende Signaleinrichtung

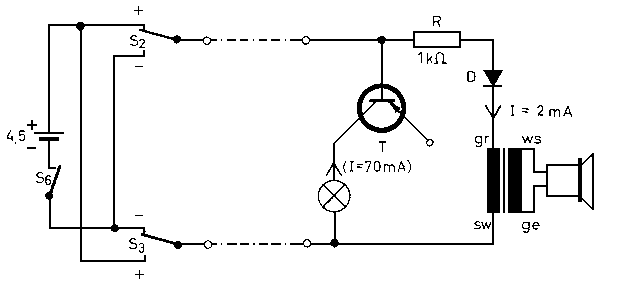

Abb. 41. Eine materialsparende Signaleinrichtung; ersetzt man das Lämpchen durch das KOSMOS-Netzsteuergerät (siehe Anzeige auf der letzten Buchseite), so kann man damit gefahrlos beliebige Starkstromverbraucher einschalten. Dabei sollte das Netzsteuergerät sich aber außerhalb der Hoerweite befinden, sonst könnte das Knacken im Lautsprecher mit dem Schaltgeräusch des Netzsteuergerätes verwechselt werden.

Aufbauzeichnung zu Abb. 41

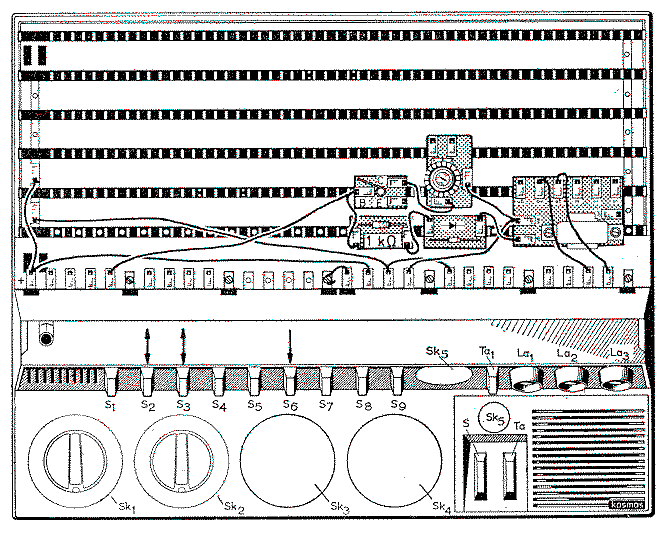

Abb. 42. Aufbauzeichnung zu Abb. 41
