2. Jetzt brauchen wir keinen Kopfhörer mehr

Die Schaltung Abb. 177 schliesslich ist eine Wechselsprechanlage, bei der wir den Lautsprecher sowohl als Mikrophon als auch als Lautsprecher verwenden. Sie aehnelt weitgehend der schon bei Abb. 82 besprochenen. Hinsichtlich der Stromversorgung gelten die Bemerkungen zu Abb. 175. Auch der

Eine leistungsfaehige Wechselsprechanlage

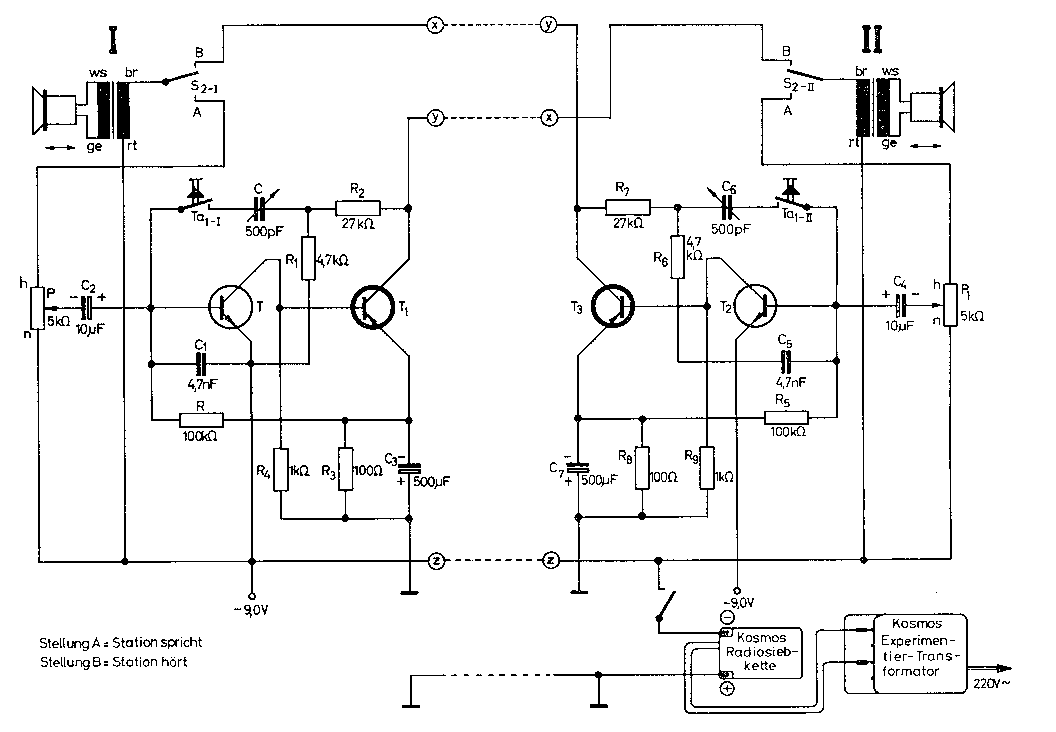

Abb. 177. Eine leistungsfaehige Wechselsprechanlage

Aufbau der Verstärker selbst entspricht den Verstärkern in dieser Abbildung, so daß wir darüber nicht weiter zu sprechen brauchen. Auch hier ist nur der Aufbau einer Station (Abb. 178) gezeigt. Die Bedieriung ist sehr einfach: Zunaechst müssen wir uns merken, daß In der Ruhestellung beide Teilnehmer ihre Umschalter S auf B (S2 nach oben) gestellt haben müssen. Nur dann kann Teilnehmer I den Teilnehmer II anrufen und umgekehrt. Nehmen wir an, I moechte mit II sprechen. Dann stellt er seinen Umschalter S2-I auf A (nach unten) und drückt die Taste Ta 1-I. Es wird durch die beschriebene Rückkopplung ein Ton erzeugt, und der Collectorstrom von T1 fliesst über den Umschalter S2-II bei II durch die Wicklung br - rt, so daß der Lautsprecher bei II ertoent: Nach Loslassen von Ta 1-I kann I

Aufbauzeichnung zu Abb. 177

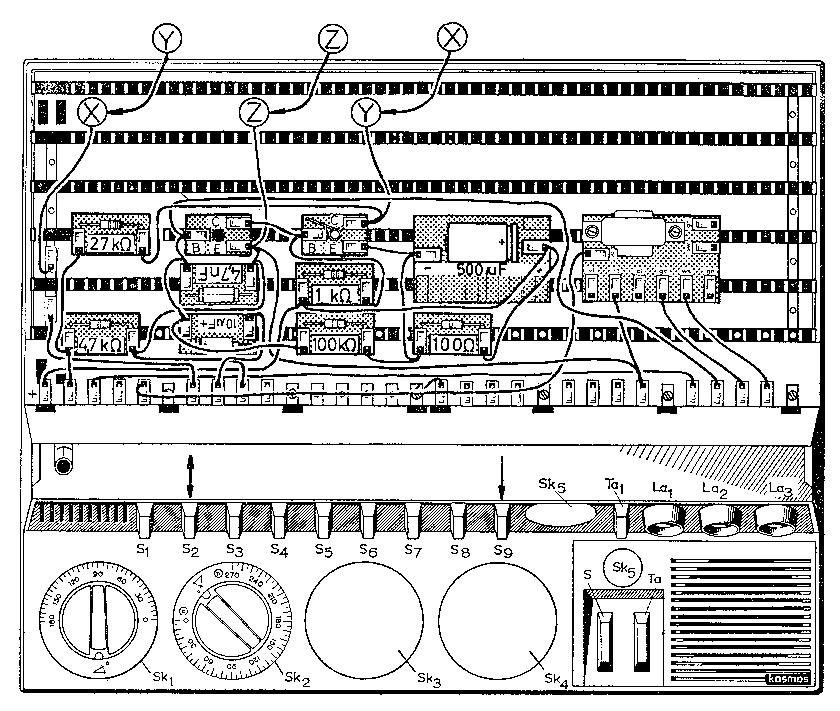

Abb. 178. Aufbauzeichnung zu Abb. 177

dem Tellnehmer II etwas sagen und ihn auffordern, zu sprechen. Dann schaltet I S2-I nach oben auf B, und wenn jetzt II den Schalter S2-II nach unten stellt und spricht, steuert sein Lautsprecher den Verstärker II, und der Collectorstrom von T3 durchfliesst über den Kontakt B bei I die dortige Wicklung br - rt. Teilnehmer I hört jetzt Teilnehmer II. Fordert II zum Sprechen auf, sowerden die Schalter neuerdings umgelegt. Nach beendetem Gespraech müssen, wie schon erwähnt, die Schalter S2 belder Stationen oben auf B stehen. Nur dann kann jeder unabhängig vom anderen rufen.

Da wir jetzt vollkommen unabhängig vom Kopfhörer sind, ist die Anlage einfacher zu bedienen und macht sicher auch mehr Spass, was wir allen unseren Freunden wuenschen.
