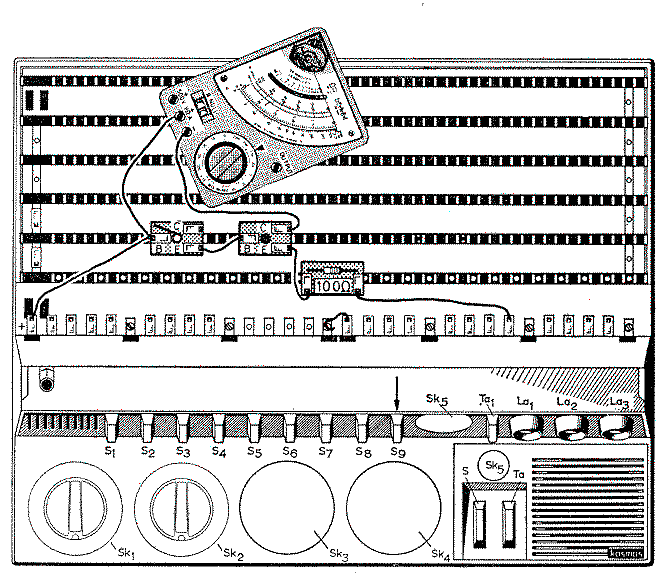

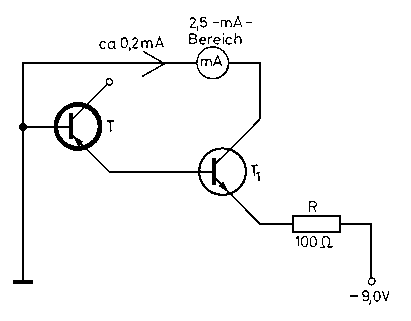

6. Sperrstrommessung auf vornehme ArtFür die Sperrstrommessung mit der Schaltung nach Abb. 54 brauchten wir sehr empfindliche Instrumente. Vie I eleganter ist es, wenn wir den Sperrstrom vor seiner Messung in einer Schaltung nach Abb. 70 (Aufbau Abb. 71) verstärken. Diesmal soll der Sperrstrom der Emitterdiode des Leistungstransistors T gemeßen werden. Wir führen ihn der Basis des Transistors T1 zu, der ihn so verstärkt, daß wir im Collectorkreis dieses Transistors einen entsprechend hohen, leicht meßbaren Strom bekommen. ist der Verstärkungsfaktor dieses Transistors bekannt, so können wir den Sperrstrom von T leicht ausrechnen, indem wir den im Collectorkreis von T1 mit dem Ultron gemessenen Strom durch den Verstärkungsfaktor dividieren. Der Temperatureinfluss kommt hier besonders deutlich zum Ausdruck, wenn wir T leicht erwärmen. Wir sehen, wie nuetzlich die Gleichstromverstärkung eines Transistors in der Messtechnik angewendet werden kann.
